| 产品特性：管托 | 品牌：齐鑫 | 材质：碳钢 |
| 管道口径：100mm | 管道厚度：8mm | 型号：J13 |
| 管道类型：其他压力管道 | 加工定制：是 | 使用温度范围：250℃ |
| 摩擦系数：1 | 磨损量：1 | 抗撞强度：1MPa |
| 适用流体：1 |

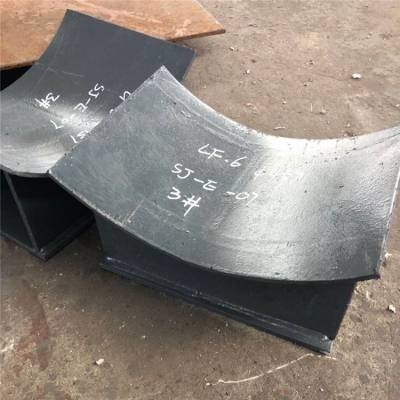

带垫板的焊接式管托J13 长管夹式管托DN500 河北生产
注∶?1.除了管径，所有尺寸单位为mm。
2.管托的允许荷载见管架编号JGEN1。
?3.对于壁厚小于6mm的管道，焊脚高度等于管道壁厚。
?4.以下4种情况宜选本管架∶1）常温不锈钢管道;2）气体管道，D/t>100;3）液体管道，D/ t>50;?4）3"及以上管道与固定或限位管架组合时。其中;D为管道外径，t为管道壁厚。
5.推荐的高度和长度分别见表3和表4。
?6.与PTFE滑板组合使用时， 标记为F。此时，需?要在管托底板下焊一块与底板同尺寸的3mm 厚镜面不锈钢板。设计者应在耳轴底板与支撑面之间预留15mm或25mm的间隙安装PTFE滑板，参见管架编号PGEN1。
